PCE Instruments™

Fazlı Güç Ölçer

  • 5001
  • VAR

0,10

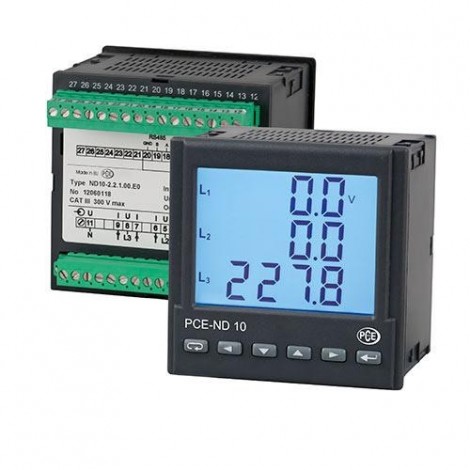

Kalıcı kurulum için PCE-ND10 3-Fazlı Güç Ölçer / 3,5” ışıklı ekran / 2 alarm çıkışı / Dürtü çıkışı / Modbus RTU arayüz / IP 656 ön / Faz tanıma / Güç, voltaj, güç oranı, faz açısı, verimlilik faktörü ölçümü


PCE-ND10 3-Fazlı Güç Ölçer 3 fazlı sistemlerde akım, gerilim ve güç ölçümleri yapabilmektedir. Ayrıca, uygun dönüştürücüler kullanarak, 3-Fazlı Güç Ölçer ile yüksek akım ve gerilim ölçmek de mümkündür. PCE-ND10, 92 x 92 mm panel için tasarlanmıştır. Cihazın ön tarafı toza ve su sıçramasına karşı IP65 uyarınca korumalıdır. Ölçülen değerler, 3-Fazlı Güç Ölçerin büyük, ışıklı ekranında gösterilir. Modbus protokolü arabirimi üzerinden veri de transfer edilebilir. Dijital gösterge alarm işlevi, değer aşıldığında ya da eşiğin altına düştüğünde bir alarm sinyali, tetikleme alarm Limitleri ayarlamaya imkân sağlar. Ayarlar, göstergenin ön düğmeleri kullanılarak ayarlanabilir.


Özellikler
- Panel montajı (92 x 92 mm) için güç metre
- U, I, f, P, Q, S, PF...
- Ölçüm bağlantıları üzerinden güç kaynağı
- Alarm fonksiyonu
- Yanlış faz sırası tanınması

- Aktif enerji impuls çıkışı
- IP 65 korumalı (ön cephe)
- Işıklı 3,5” LCD
- Basit kurulum
- RS485 Modbus arayüz


Teknik Özellikler
Akım Görüntüleme Aralığı Ölçüm Aralığı
1 A 0,00... 1500 A 0,005... 1,2 A AC
5 A 0,00... 60000 A 0,025... 6 A AC
Voltaj L-N
230 V 0,0... 1,012 MV 195... 253 V AC
290 V 0,0... 1,200 MV 246... 300 V AC
Voltaj L-L
400 V 0,0... 1,752 MV 340... 440 V AC
500 V 0,0... 2,000 MV 425... 520 V AC
Frekans 47,0... 63,0 Hz MV 47,0... 63,0 Hz
Aktif Güç -9999... 9999 MW -1,52... 1,52 kW
Reaktif Güç -9999... 9999 Mvar -1,52... 1,52 Mvar
Bellik Güç 0,00 VA... 9999 MVA 1,0 VA... 1,52 VA
Güç Faktörü -1... 1 -1... 1
Tan φ -1,2... 1,2 -1,2... 1,2
Cos φ -1... 1 -1... 1
φ -180... 180 ° -180... 180 °
Emilen Aktif Enerji 0... 99.999.999 kWh
Salınan Aktif Enerji 0... 99.999.999 kWh
Emilen Reaktif Enerji 0... 99.999.999 kWh
Salınan Reaktif Enerji 0... 99.999.999 kWh
THD 0... 100 %
Genel Teknik Özellikler
Röle Çıkışı 2 çıkış
maks. 250 V AC / 0,5 A
Aktif Güç Dürtü Çıkışı O/C (NPN)
A sınıfı EN62053-31 uyumlu
Voltaj: 18... 27 V
Akım: 10... 27 mA
RS485 Arayüz Modbus RTU 8N2 / 8E1 / 8O1 / 8N1
Baud hızı 4800 / 9600 / 19200 / 38400 bit/s
Ekran Monokrom 3,5” LCD, ışıklı
L3 Voltaj Kaynağı 195... 253 V AC / 47... 62 Hz
246... 300 V AC / 47... 62 Hz
İşlem Koşulları -20 ... 55 °C / 25 ... 95 % RH
Depolama Koşulları -30 ... 70 °C / yoğunlaşmamış
Elektrik Güvenliği EN 61010-1
Boyutlar 96 x 96 x 77 mm
Panel 92 x 92 mm
Ağırlık ~ 300 gram
Koruma Sınıfı IP65

Teslimat İçeriği;
1 x PCE-ND10 3-Fazlı Güç Ölçer,
2 x Bağlantı Kelepçesi,
1 x Kullanım Kılavuzu.
