Pürüzlülük Ölçüm Cihazı - PCE-RT 2300

  • PCE-RT 2300
  • VAR

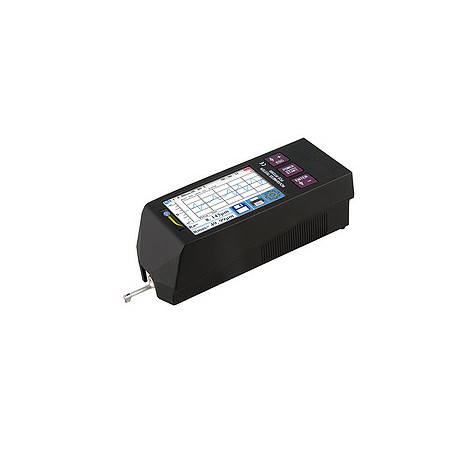

Pürüzlülük Test Cihazı PCE-RT 2300 Pürüzlülüğün hızlı tespiti için portatif pürüzlülük test cihazı (Ra, Rz, Rq, Rt ve daha fazlası) / Çıkarılabilir motor ünitesi / Dokunmatik ekran / Arayüzey

1,00
Pürüzlülük Test Cihazı PCE-RT 2300, yüzeylerin pürüzlülüğünü ölçmek için kullanılır. PCE-RT 2300 pürüzlülük test cihazı, çıkarılabilir motorlu bir sensöre sahiptir. Bu özellik, pürüzlülük test cihazı  ile yüzey pürüzlülüğünün küçük veya dar profillerde bile belirlenmesini mümkün kılar. Ölçülen değerler, pürüzlülük test cihazının geniş bir LCD ekranında görüntülenir. Bu ekran pürüzlülük test cihazı tarafından da kullanılır. Pürüzlülük test cihazı, voltaj ile dahili bir batarya tarafından desteklenmektedir. Bu batarya geleneksel bir USB güç adaptörü ile güçlendirilebilir.

Sökülebilir motorlu sensör bir kablo ile pürüzlülük göstergesinin ana ünitesine bağlanır. Elmas prob ucu, motorlu sensöre takılıdır. Bu, pürüzlülüğün ölçüleceği yüzeydeki maksimum 4 mN'lik bir kuvvetle presler. Pürüzlülük test cihazı, pürüzlülük ölçüm cihazları için geçerli ISO, ANSI ve JIS standartlarına göre ölçüm yapar.





Pürüzlülük Ölçüm Cihazı hakkında bilgi sahibi olmak:

Rz = Ortalama Pürüzlülük
Ortalama pürüz derinliği Rz, birkaç bitişik bireysel ölçüm bölümünün en büyük bireysel dikiş derinliklerinin aritmetik ortalamasıdır.

Ra = Aritmetik Ortalama Pürüzlülük
Ra genel olarak tanınan ve uluslararası uygulanan pürüzlülük parametresidir. Referans çizgisindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır. Ölçülen Ra değeri daima aynı pürüzlülük profili üzerinde belirlenen Rz değerinden daha küçüktür.

Rt = Maksimum Pürüzlülük
Maksimum yüzey sertliği Rt, ölçüm bölümünün en yüksek ve en düşük noktası arasındaki mesafedir.



Rq = Kare Ortalama Pürüzlülük
Rq, bireysel ölçüm mesafesi l'deki tüm ordinat değerlerinin ortalama kareköküdür


- Dokunmatik ekran
- Tüm pürüzlülük değerlerinin ölçülmesi
- Pil ve şebeke çalışması
- Çeşitli filtreler ayarlanabilir
- Elmas prob ucu
- Çıkarılabilir motorlu sensör

Ölçüm Aralığı 320 μm
Hassasiyet ± 10%
Tekrarlanabilirlik ± 7%
Çözünürlük ± 20 μm: 0.01 μm
± 40 μm: 0.02 μm
± 80 μm: 0.04 μm
Ölçüm Parametreleri Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz (JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Ölçüm Standartları ISO4287, ANSI b46.1, DIN4768, JISb601
Grafik

Birincil profil (pürüzlülük + dalgalanma)
Pürüzlülük profili (pürüzlülük)
Yükleme eğrileri

Ölçüm Filtresi RC, PC-RC, Gaus, DP
Ölçüm Bölümü (Kesim)             0.25 mm, 0.8 mm, 2.5 mm
Ölçüm Uzunluğu

1 ... 5 * ölçüm yolu
Maks. 17,5 mm (çalıştırma öncesi ve sonrası)

Sensör Elmas prob ucu 90 °
5 μm
İletişim Kuvvet Sensörü <4 mN
İlerleme Hızı   0.25 mm: 0.135 mm / s
0.8 mm: 0.5 mm / s
2.5 mm: 1 mm / s
Ekran 3,5 inç LCD ekran
Güç Kaynağı 3.7V Li-İyon Pil
5V / 800-mA USB Güç Adaptörü
Çalışma Zamanı 50 h
Çevre Koşulları -20 ... 40°C / -4 ... 104°F, maks. 90% rh
Depolama Koşulları -40 ... 60°C / -40 ... 140°F, maks. 90% rh
Boyut Ana Ünite: 158 x 55 x 52 mm / 6.2 x 2.2 x 2 inç
Motor Birimi: 115 x 23 x 27 mm / 4.5 x 1 x 1.1 inç
Ağırlık Yaklaşık 500 g / 1.1 lbs
