MX43 GAZ KONTROL PANELİ

  • MX43
  • VAR

0,10

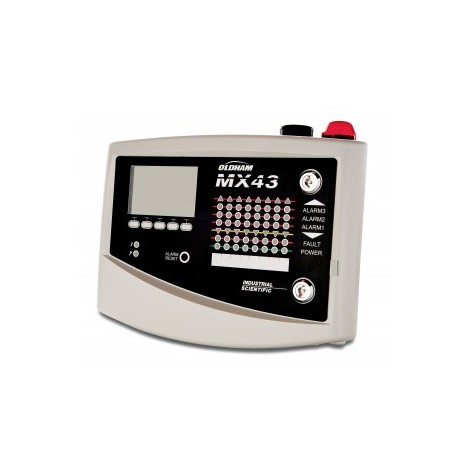

MX43 Alarm / Ekran Ünitesi



MX 43, atmosferde bulunan gazlar sürekli ölçüm ve kontrol için 4-20 mA ya da dijital kontak sinyali için tasarlanmış bir analog ve dijital kontrol.
Tam 43 dijital teknoloji, artan maliyet tasarrufu için 8 satır dağıtılmak üzere 32 dedektör olanak verir.
Özellikler

  • Analog ve dijital kontrolör.
  • 4 veya 8 satır / 16 için 32 dedektörleri max.
  • Son derece çok yönlü denetleyici
  • Maliyet tasarrufu kablo tesisatı
  • TEKNİK ÖZELLİKLERİ



    Boyutlar (duvara monte): 370 x 299 x 109 mm
    Boyutlar (rack) 482,8 x 177 x 192,5 mm
    Koruma sınıfı IP55 (duvara monte), IP31 (raf)
    Kablo girişleri (duvara monte):

    12 M16 kablo rakoru, 4-8 mm ² (8 ila 11 AWG) dış çapı kablo
    6 M20 kablo rakorları, 6 ila 12 mm ² (7-9 AWG) dış çapı kablo
    Ekran:




    LCD arka aydınlatmalı ekran +
    video ters bir arıza olması durumunda akıllı tuşları Ekran
    (sabit veya kayan olaylar aynı anda ekran 1 ile 16 kanal, ...) Özelleştirilebilir kullanıcı tarafından
    alarm eşik Çubuk grafik
    Visual göstergeleri: Satır başına 7 LED 1 LED arıza göstergesi
    Düğmeler: 5 akıllı anahtarlar, 1 sesli alarm düğmesine kabul / reset
    Çalışma Ortamı: Sıcaklık: -20 ° C ila +50 ° C, Nem% 5 - 95 RH
    Güç Kaynağı: 100-240 VAC 50-60 Hz veya 21-28 VDC, 112 W maks.
    İsteğe Bağlı Pil: Güç kaynağı seçeneği (0.6 Ah) kadar Gömülü
    Tüketimi: 500 mA min (modül olmadan)

    İzlenen Kanallar

    Dijital hatları:


    Maksimum 8
    RS-485 haberleşme, özel protokol, 9600 Baud
    2 korumalı çift kablo bükülmüş
    Analog kanallar:



    Maksimum 8
    0-23 mA analog sinyal girişi (4 - 20 mA ölçümü için ayrılmış) 120 Ohm yük
    direnci 2 ya da 3-çekirdekli ekranlı kablo
    Voltaj (tipik): 21 ila 28 VDC
    Satır başına azami çıkış akımı: 500 mA
    Maksimum toplam çıkış akımı: 2.4 kalıcı (aralıklı 3.2)

    Alarm


    Kanal başına :

    5 alarm seviyesi (A1, A2, A3, Overscale, Underscale) + Hata
    izleme yanıcı gazlar için Sigara belirsizlik okuma seçeneği
    Programlanabilir eşikleri:

    Son veya ortalama değerler üzerinde yükselen veya düşen alarm, manuel veya otomatik olarak kabul
    On-board röleleri:



    5 tam programlanabilir alarm rölesi
    , 1 hata rölesi (ayarlanabilir
    ) Kuru kontak
    rölesi 250 vAC temas derecesi ile DPCO röleleri, 2 A (endüktif )
    Dijital çıkışlar:

    Gelmek için:
    RS-485 Modbus RTU seri bağlantı
