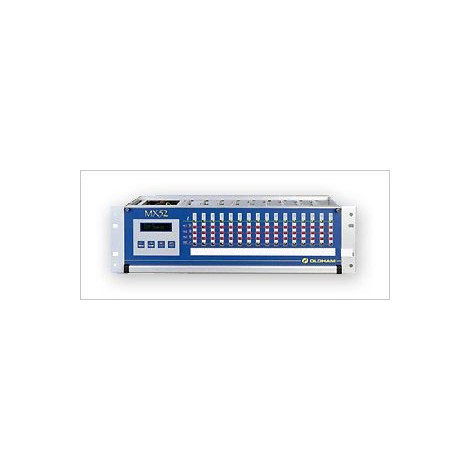

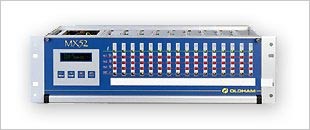

Oldham MX52 GAZ KONTROL PANELİ

  • Oldham MX52
  • VAR

MX52, 16 kanala kadar modüler bir kontrol panelidir. MX52, OLC, CEX ve CTX gaz dedektör serilerine bağlanır, ayrıca diğer tüm 4-20 mA cihazları izlenebilir ve kontrol edilebilir. Ünite, sabit veya kayan ekran, kanal başına 3 programlanabilir alarm eşiği, arıza alarmı, analog ve seri çıkışlara sahip bir alarm / ekran ünitesidir.

0,10

MX52 16 Kanal Gas Alarm / Kontrol Paneli

MX52, 16 kanal için modüler bir kontrol paneli. MX52 gaz dedektörleri OLC, CEX ve CTX aralıklarına bağlanır, ayrıca başka bir 4-20 mA cihazı takip ve kontrol edilebilir. Bu birim, sabit veya kayan ekran ile bir alarm / ekran ünitesi, kanal başına 3 adet programlanabilir alarm eşikleri, arıza, analog ve seri çıkışlar.



Özellikler
  • Programlanabilir bir klavye
  • Modüler kontrol paneli (3U, 19 ")
  • Master dijital ekran
  • 16 kanala kadar
  • 33 gaz alarm eşikleri, bir zaman gecikmesi, 1 sık arıza alarmı
MX 52 yenilikçi özellikleri kullanmak için çeşitli uygulamalar 3U 19 "rack çerçeve içine entegre edilmiştir. Tam 52 klavye ile ya da harici bir PC ya programlanabilir 16 kanalların her biri, aşağıdaki gerçekleştirir:


  • bağlı dedektörü sürekli izlenmesi (ler)
  • tespit edilen gaz, durumu, içerik ve birim siklik ekran (ppm, LEL veya%)
  • konsantrasyonu önceden ayarlanmış eşikleri aşarsa, alarmlar başlatılan
  • harici uyarı cihazları (vanalar, görsel / işitsel alarmlar) etkinleştirmek için aktif röleleri
  • arıza alarmları
  • 4-20 mA çıkışı
  • seri RS485 Modbus arabirimi
Özellikler

Türü: Duvar denetleyici monte
Fonksiyon: Mikrodenetleyici tabanlı çok kanallı monitör
Kapasite: 8 kartları, 2 bağımsız kanal (max 16 kanal)
Ekran: Floresan 2 satır 16 sabit veya kayan karakter

Alarm
Arıza alarmları:





Sistem işleyişi normal
Hatalı arayüz bağlantı
Hatalı dedektörü
arızalı mikrodenetleyici
sarı LED ile özel kanal tanımlama
Ortak rölesi
Gaz alarmları:





3 kanal başına bağımsız eşikleri
Üçüncü eşik gecikmiş veya ortalama
Otomatik veya manuel sıfırlama
Programlanabilir artan ya da azalan alarm
Visual kırmızı LED
kanal başına Röle çıkışı (Alarm 1 ve 2), 3 alarm ortak röle
Sesli alarm: 30cm 80 dB
Çıkışlar:






Başına 2 kanal (2 - 250 bağımsız bir gaz alarm rölesi
VAC Değerlendirme rezistif yük için)
1 ortak gaz alarm 3 röle ya da ortak bir sesli alarm transferi (programlanabilir
) 1 sık arıza
rölesi, alarm rölesi Programlanabilir, olumlu ya
da olumsuz güvenlik fay
üzerinde güvenli Fail Programlanabilir NC veya, 1 alarm YOK çıkışı, alarm 2 ve arıza alarmı, alarm 3 SPDT

Girdiler
Dedektörleri Türü:



Yanıcı dedektörü köprü tipi
Oksijen, dedektör 4-20 mA çıkış toksik veya yanıcı,
2 veya 3 telli
dedektörleri standart akım çıkışı
Bağlantılar: 2 veya 3 telli yeniden inforced kablo
Döngü empedansı:






Yanıcı 3 tel: 32 Ω
4-20 mA: 2 veya 3 tel - 56 Ω
Ortalama hat uzunluğu
(20 ° C'de 1,5 mm2 iletken metre):
- Yanıcı: Köprü türü - 1000 m 4-20 mA - 2000 m
- Her kanalda LED başına Güç kaynağı kontrolü
(yeşil LED göstergesi ON / OFF güç)
Sinyal çıkışı:

Her kanal için analog 4-20 mA
Seri RS 485 veya 232 MODBUS protokolü
Güç kaynağı:


103 - 122 V AC veya 207 - 244
VA 31 V DC

21 Güç tüketimi: 300 VA veya 240 W
Çeşitli:



Yerel veya uzak kabul
Çalışma sıcaklığı: -10 +45 ° C
Bağıl nem oranı:% 5 - 95 yoğunlaşmış olmayan
, Avrupa standartlarına uygun olarak, 50054, 50081 ve 50082
Boyutlar:

Raf 3U, 19 "çerçeve
Boyutlar: 482 wx 132 mm hx 266 d
Ağırlık: 15 kg
