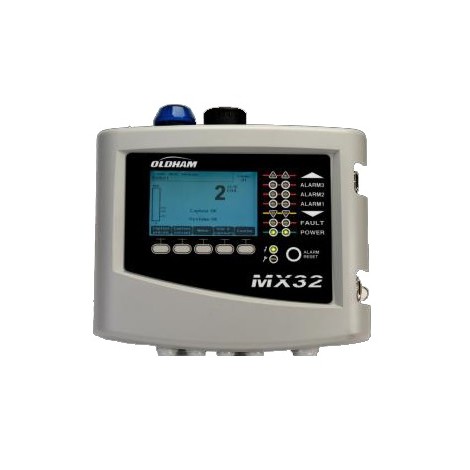

Yeni MX32, MX43 ile aynı platformda tasarlanmıştır ve çok çeşitli gaz izleme uygulamalarında hem dijital hem de analog kanalların kontrolüne izin verir. Analog kanallar, iki adede kadar Wheatstone köprü gaz dedektörünün herhangi bir ek modül olmadan izlenmesine izin verir. MX32'nin dijital teknolojisi, uygun ek modüller kullanılarak çift kanalda 8 adede kadar dedektörün dağıtılmasına izin verir. MX32, SIL1 uyumludur
Özellikleri
Uygulamalar
Teknik Özellikler
Genel Özellikler
| Boyutlar: | 265 x 266 x 96 mm |
| Giriş koruması | IP55 |
| Kablo girişleri: |
5 M16 kablo rakoru, 4 ila 8 mm² (8 ila 11 AWG) dış çaplı kablo 2 M20 kablo rakoru, 6 ila 12 mm² (7 ila 9 AWG) dış çaplı kablo |
| Görüntüle: |
LCD arkadan aydınlatmalı ekran + akıllı tuşlar Arıza durumunda ters videoda görüntüleme Kullanıcı tarafından özelleştirilebilir (olaylarda aynı anda 1 ila 8 kanal görüntüleme, sabit veya kaydırma ...) Alarm eşikli çubuk grafik |
| Görsel göstergeler: | Hat başına 7 LED, 1 LED arıza göstergesi |
| Düğmeler: | 5 akıllı anahtar, 1 sesli alarm kabul / sıfırlama düğmesi |
| Çalışma ortamı: | Sıcaklık: -20 ° C ila + 50 ° C, Nem% 5 - 95 Bağıl Nem |
| Güç kaynağı: | 100-240vAC 50-60 Hz (35W) veya 22-28vDC, (92W maks.) |
| Opsiyonel Pil: | Opsiyonda yerleşik yedek güç kaynağı (0,6 Ah) |
| Tüketim: | 250 mA maks (modül veya dedektör olmadan) |
İzlenen Kanallar
| Dijital hatlar: |
2 maksimum RS-485 iletişimi, özel protokol, 9600 Baud 2 bükümlü blendajlı çift kablo |
| Analog kanallar: |
2 maksimum (4-20mA veya Wheatstone köprüsü 0-23 mA analog sinyal girişi (4 ila 20 mA ölçüm için ayrılmıştır) 120 Ohm yük direnci 2 veya 3 çekirdekli korumalı kablo |
| Hat başına maksimum akım çıkışı: | Dahili AC gücü ile 0,65 - 1A veya harici DC gücü ile 1,5A |
| Toplamda maksimum akım çıkışı: | Dahili AC gücü ile 0,65 ila 1A veya harici DC gücü ile 2 x 1,5A |
Alarmlar
| Kanal başına : |
5 alarm seviyesi (A1, A2, A3, Overscale, Underscale) + 1 Fault Catalytic bead over range koruması |
| Programlanabilir eşikler: | Anlık veya ortalama değerler, yükselen veya düşen alarmlar, manuel veya otomatik onaylama |
| Yerleşik röleler: |
4 tamamen programlanabilir alarm rölesi 1 hata rölesi (yapılandırılamaz) 250vAC, 2 A (endüktif) kontak dereceli kuru kontak rölesi DPCO röleleri |
| Harici röleler: |
16 adede kadar tamamen programlanabilir alarm rölesi Kuru kontak rölesi, 250vAC kontak derecesine sahip DPCO röleleri, 2 A (endüktif) |
| Dijital çıkışlar: | RS-485 Modbus RTU seri bağlantı |
| Analog çıkışlar: | 8 çıkışa kadar (4-20mA) |
