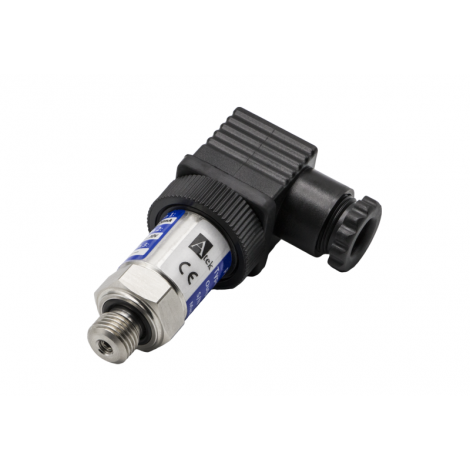

Paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım
Basınç Aralığı | Çıkış | Koruma | Doğruluk | Gövde Çapı | Datasheet |
---|---|---|---|---|---|
0...100 mBar, ile 0...600 Bar arasında farklı modeller 0...-100 mBar ile 0...-1 Bar arasında farklı vakumlu modeller |
4-20 mA, 0-10 VDC, 0-20 mA, 1-6 VDC, 0-5 VDC, Ratiometrik vb. | IP65 veya IP67 |
±%0,5 F.S (Seramik), ±%0,3 F.S (Silikon) |
22mm |
Basınç Aralığı | 0…100mbar ile 0…600Bar arasında farklı modeller 0…-100mbar ile 0…-1Bar arasında farklı vakum modeller |
Çalışma Prensibi | Piezorezistif |
Maksimum Basınç Dayanımı | 300%F.S. ≤700mbar, 200%F.S. <250Bar, 150%F.S ≥250Bar *3 ya da 5 kez olabilir |
Oring – Sızdırmazlık | Standart NBR , opsiyonel FKM(Viton) yada EPDM |
Besleme Gerilimi | 4-20 mA: 12 ... 30 VDC 0-10 V: 12 ... 30 VDC Ratiometrik: 5 VDC |
Akım Tüketimi | Maksimum 30mA |
Çıkış Sinyali | 4...20mA (2 Telli), 0...20mA (3 Telli) 0...10VDC, 1…6VDC , 0...5VDC , Ratiometrik vb. |
Hassasiyet | ±%0,5 F.S @25ᵒC ±%0,3 F.S @25ᵒC |
Cevaplama Süresi | 1ms %10…%90 nominal basınç arası |
Çalışma Sıcaklığı | -40°C...+85°C |
Gövde | Paslanmaz Çelik Gövde - 1.4305 (AISI303) Opsiyonel paslanmaz 316L ya da Titanyum |
Mekanik Bağlantı | G1/4, G1/8, G1/2, NPT1/4, NPT1/8, NPT1/2, M14x1, 7/16"-20 UNF |
Elektriksel Bağlantı | Soketli modeller DIN43650-A , DIN46350-C , M12 , Packard ya da PUR Kablolu 3 x 0.14mm ( 4,9mm kablo kalınlığı ) |
Koruma Sınıfı | IP65 yada IP67 **M12 soketli modellerde pres basklı soketli kablo kullanılırsa |
Montaj / Sıkma Tork Değeri | 15 ... 20 Nm |
