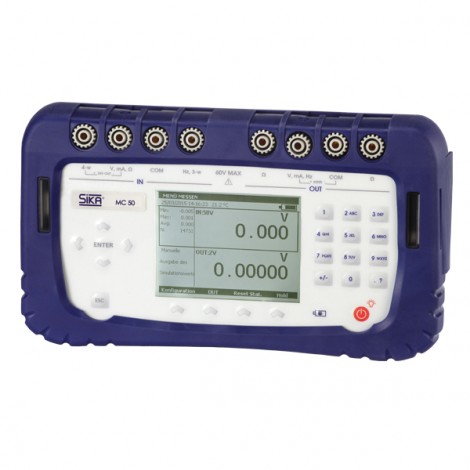

Ölçüm / Direnç termometresi (RTD) Pt50, Pt100, Pt200, Pt500, Pt1000, Cu10, Cu50, Ni100, Ni120, Ni1000 Termokupllar (TC) J, K, T, R, S, B, N, E, U, L Akım (mA) Gerilim (V) Süreklilik (O / C) Frekans ve darbe (Hz)
Direnç termometresi (RTD) | |
RTD sinyal üretimi ve ölçümü |
Pt50, Pt100, Pt200, Pt500, Pt1000, Cu10, Cu50, Ni100, Ni120, Ni1000 |
Ω jeneratör işlevi | 0 ... 4000 Ω |
Ω ölçüm fonksiyonu | 0 ... 4000 Ω |
Doğruluk (rdg. + Sabit) | ±% 0,012 |
Seçilebilir sıcaklık birimi | ° C / ° F |
Çok telli ölçüm | 2/3/4 |
Termokupllar (TC) | |
TC sinyal üretimi ve ölçümü |
J, K, T, R, S, B, N, E, U, L |
mV jeneratör işlevi | 0 ... 100 mV |
mV ölçüm fonksiyonu | 0 ... 100 mV |
Doğruluk (rdg. + Sabit) | ±% 0,013 |
Seçilebilir sıcaklık birimi | ° C / ° F |
Dahili karşılaştırma noktası | ± 0,3 ° C |
Akım (mA) | |
Döngü akımı sinyali üretimi | 0 (4) ... 24 mA |
Döngü akımı sinyal ölçümü | 0 (4) ... 50 mA |
Doğruluk (rdg. + Sabit) | ±% 0,0175 |
Akım döngüsü kaynağı | 24 V ±% 10, 22 mA |
HART uyumlu dahili döngü direnci |
250 Ω |
Gerilim (V) | |
Gerilim sinyali üretimi | 0 ... 20 V |
Gerilim sinyali ölçümü | 0 ... 50 V |
Doğruluk (rdg. + Sabit) | ±% 0,015 |
Süreklilik (O / C) | |
Süreklilik ölçümü | O / C |
Anahtarlama eşiği "açık" | 1 kΩ |
Frekans ve darbe (Hz) | |
Frekans ve darbe sinyali üretimi |
0,01 Hz ... 10 kHz |
Frekans ve nabız sinyali ölçümü |
0,01 Hz ... 20 kHz |
Doğruluk (rdg. + Sabit) | ±% 0,005 |
Üretimdeki işlevler | |
Yüksek hızlı arama değerleri | 10 nokta (esnek) |
Doğrusal adımlar ve rampalar | Evet |
Kullanıcı tanımlı sentezleyici değerleri | 100 |
Kullanıcı tanımlı sinyal çıkış karakteristiği |
10 puan |
Düzenlenebilir birimler | Evet |
Ölçümdeki işlevler | |
Sensör karakteristiği için ofset programlama |
Evet |
Kullanıcı tanımlı ölçüm girişi karakteristiği |
10 puan |
Düzenlenebilir birimler | Evet |
Ölçülen değer min. / maks. | Evet |
Ortalama alma işlevi | Evet |
Operatör rehberliği
Pil beslemesi / Çalışma süresi
Ürüne ait yorum bulunmamaktadır.
Ölçüm / üretim
Termokupllar (TC)
J, K, T, R, S, B, N, E
Doğruluk (rdg. + Sabit)
±% 0,05
Sıcaklık aralığı
RT ... 200 ° C :
Kuru blok
Blok
Ø 18 mm / derinlik 100 mm
Sıcaklık aralığı
RT ... 850 ° C :
Kuru blok
Blok
Ø 18 veya 28 mm /
derinlik 100 veya 200 mm
Sıcaklık aralığı
RT ... 650 ° C :
Kuru blok
Blok
Ø 28 mm / derinlik 150 mm
Ölçüm / üretim
Akım (mA)
0 ... 22 mA
Doğruluk (rdg. + Sabit)
±% 0,02
Gerilim (V)
Sıcaklık aralığı
RT ... 450 ° C :
Kuru blok
Blok
Ø 60 mm / derinlik 150 mm
Tip kalibratörler için yazılım:
TP 37165E
TP 37200E
TP 37166E
TP 3M165E
TP 3M255E
Ölçüm / üretim
Termokupllar (TC)
J, K, T, R, S, B, N, E, U, L, C
Doğruluk (rdg. + Sabit)
±% 0,02
Veri belleği
10000 değer
Ölçüm / üretim
Dirençli termometreler (RTD)
Pt50, Pt100, Pt200, Pt500,
Pt1000, Cu10, Cu50, Ni100,
Ni120, Ni1000
Doğruluk (rdg. + Sabit)
±% 0,0012
Veri belleği
10000 değer
Sıcaklık aralığı
RT ... 255 ° C :
Mikro banyo
Blok
Ø 60 mm / derinlik 170 mm
Sıcaklık aralığı
-35 ... 165 ° C :
Mikro banyo
Blok boyutları
Ø 60 mm / derinlik 170 mm
Sıcaklık aralığı
400 ... 1300 ° C :
Kuru blok
Blok
Ø 28 mm / derinlik 200 mm
İçten hassas ölçüm cihazı
