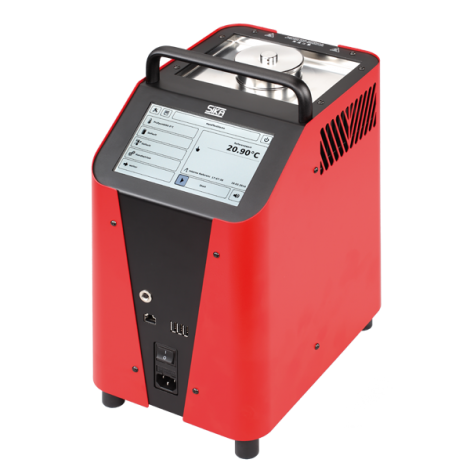

Sıcaklık aralığı / Ekran doğruluğu Mikro banyo RT ... 255 ° C Kuru blok RT ... 255 ° C Kızılötesi RT ... 255 ° C Yüzey RT ... 255 ° C Kalibrasyon hacmi Ø 60 x 170 mm
Mikro banyo işlevi
Kalibrasyon sıvılarının kullanımı, alışılmadık bir şekle ve boyuta sahip sıcaklık sensörleri test edilecekse belirli avantajlar sunar. Test öğesi, yalıtkan bir hava boşluğu olmaksızın doğrudan sıvıya daldırılır, bu da kalibratör ile test öğesi arasında doğrudan sıcaklık temasına neden olur. Silikon yağı gibi sıvı, gerekli kalibrasyon sıcaklığına bağlı olarak seçilir. Manyetik karıştırıcının çıkarılabilir sensör sepeti ile birlikte sürekli ayarlanması, kalibrasyon sıvısını geniş bir ölçüm bölgesi oluşturmak için karıştırır. Dahası, sensör sepeti engelsiz karıştırmayı garanti eder ve tank tabanının korunmasına yardımcı olur.
Kuru blok işlevi
Bloktan test öğesine optimum termal bağlantı, doğru adaptör manşonu ile sağlanır. İdeal olarak, manşonun iç çapı, test öğesinin dış çapından 0,5 mm daha büyüktür. Adaptör kovanı yardımıyla, hemen hemen her uzunluk ve çaptaki düz sıcaklık sensörleri kalibre edilebilir. Kuru blok, kalibrasyon ortamını değiştirmeye gerek kalmadan tüm sıcaklık aralığını kapsar. Viskozite, parlama noktaları veya gaz çıkışı sorun teşkil etmez.
Siyah gövde işlevi
Kızılötesi pirometre veya termal görüntüleme kameralarını kalibre etmek için patentli bir kızılötesi kalibrasyon kılıfı kullanılır. Özel yüzey yapısı ve asimetrik şekiller, 0.9994 emisyon faktörüne sahip bir "boşluk radyatörü" oluşturur, girişim radyasyonunun yansımasını önler ve gerekli sıcaklığı ideal bir biçimde yayar. Pirometre basitçe ölçüm açıklığının üzerinde belirtilen mesafede tutulur, böylece kalibrasyonun gerçekleştirilmesi için alt kısımda istenen ölçüm alanı oluşturulur. Doğrudan üniteye bir destek tabanı takılabilir.
Yüzey sıcaklığı fonksiyonu
Yüzey sıcaklığı sensörleri, gerekli temas kuvveti ile dikey olarak takılan özel manşonlar kullanılarak kalibre edilir. Kalibrasyon kontrolünü harici referans sensörüne geçirmek, manşonun yüzeyinde mümkün olan en iyi sıcaklık referans noktasını oluşturur. Referans sensörü, manşonun bitişik yüzünün hemen altında bulunur. Manşon, bitişik yüzün merkezinde en iyi sıcaklık homojenliğine ulaşılacak şekilde tasarlanmıştır. Bitişik yüzün özel tasarımı, iyi termal temas sağlar. Termal olarak iletken bir macun veya diğer termal iletim yardımcılarının kullanılmasına gerek yoktur.
Mikro banyo | |
Sıcaklık aralığı* | RT ... 255 ° C |
Ekran doğruluğu | ± 0.1 ° C |
Sıcaklık kararlılığı | ± 0.05 ° C |
Homojen sıcaklık bölgesi | Kılıfın alt 40 mm'si |
Kuru blok | |
Sıcaklık aralığı* | RT ... 255 ° C |
Ekran doğruluğu | ± 0.3 ° C |
Sıcaklık kararlılığı | ± 0.05 ° C |
Homojen sıcaklık bölgesi | Kılıfın alt 40 mm'si |
Kızılötesi | |
Sıcaklık aralığı* | RT ... 255 ° C |
Ekran doğruluğu | ± 0,5 ° C |
Sıcaklık kararlılığı | ± 0.05 ° C |
Emisyon faktörü | 1 |
Yüzey | |
Sıcaklık aralığı* | RT ... 200 ° C |
Ekran doğruluğu | ± 1 ° C |
Sıcaklık kararlılığı | ± 0.2 ° C |
Kalibrasyon hacmi | Ø 60 x 170 mm |
Genel veri | |
Görüntüle |
Parlak renkli dokunmatik ekran (7 inç) çok panelli emniyet camı |
Ayarlanabilir sıcaklık aralığı | 0 ... 255 ° C |
çözüm | 0.1 / 0.01 / 0.001 ° C / ° F / K (seçilebilir) |
* 20 ° C ortam sıcaklığında
Teslimat kapsamı
Aksesuarlar
Veri sayfası Sıcaklık kalibratörleri - aksesuarlar
Güvenlik Veri Sayfası XIAMETER PMX-200 Silicone Fluid 5 cSt
Güvenlik Veri Sayfası XIAMETER PMX-200 Silicone Fluid 10 cSt
Güvenlik Veri Sayfası XIAMETER PMX-200 Silicone Fluid 20 cSt
Güvenlik Veri Sayfası XIAMETER PMX-200 Silicone Fluid 50 cSt
