Ölçüm / üretim Akım (mA) 0 (4) ... 25 mA Doğruluk (rdg. + Sabit) ±% 0,015 Gerilim (V) Süreklilik (O / C)

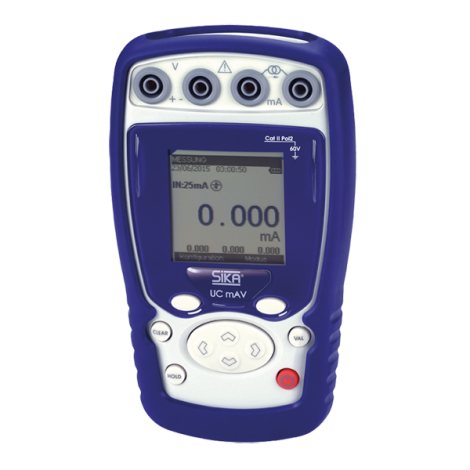

Çok işlevli ekran
Arkadan aydınlatmalı çok işlevli ekran, tüm ayarların yanı sıra giriş ve çıkış değerlerinin net bir şekilde gösterilmesini sağlar.
Çalıştırma konseptleri
Özellikler arasında bir kauçuk tuş takımı, işlev tuşları aracılığıyla kullanışlı etkileşimli menü kontrolü, gezgin ve sayısal tuş takımı bulunur. Bu özellikler, çok sayıda işlevin kolayca seçilmesine ve görüntülenmesine olanak tanır.
Adımlar ve rampalar
Periyodik çağrılar için otomatik bir program oluşturulur. Sinyalin türü, süresi ve değeri tanımlanır. Başlatma gecikmesi, tekrar sayısı ve sürekli doğrusal artan veya azalan karakteristiği ayrı ayrı programlanabilir.
Yüksek hızlı çağrı
Sinyal değerleri defalarca tekrar tekrar simülatörde kalıcı veya esnek olarak saklanır ve bir düğmeye basılarak hızlı bir şekilde geri çağrılabilir.
Sentezleyici
Sentezleyici işlevi, değişen sinyal değerleri ile süreksiz bir karakteristiğin oluşturulması için kullanılabilir. Önceden programlanmış değişen sinyal seviyeleri simülatörde görüntülenir.
Bu işlev, daha kolay test için farklı adımların, rampaların veya sentezleyici değerlerinin basit tanımına ve ardışık çağrılmasına izin verir.
Kalibrasyon ve doğrusallaştırma noktaları
Bir sensörün ölçüm karakteristikleri ve sapmaları biliniyorsa ve bunlar bir kalibrasyon sertifikası şeklinde mevcutsa, doğru ölçüm sonuçları elde etmek için ölçümde dikkate alınmalıdır.
Simülatör girişi, sensörün ölçüm özelliklerine yaklaşmak için ofset programlamasıyla doğrusal olarak kaydırılabilir. Bu tek noktalı kalibrasyon, ölçüm sonuçlarını iyileştirmek için en basit ve en popüler yöntemdir.
Daha yüksek ölçüm doğruluğu için çok noktalı kalibrasyon kullanılabilir. Giriş, doğrusallık hatalarını telafi etmek için gerçek sensör özelliklerine yönelik dört doğrusallaştırma noktası aracılığıyla yapılandırılır. Beş adede kadar farklı kalibrasyon veri dosyası doğrudan saklanabilir ve gerektiğinde kolayca geri çağrılabilir.
Teknik özellikler
| Akım (mA) | |
| Döngü akımı sinyali üretimi | 0 (4) ... 25 mA |
| Döngü akımı sinyal ölçümü | -6 ... 25 mA |
| Doğruluk (rdg. + Sabit) | ±% 0,015 |
| Akım döngüsü kaynağı | 24 V ±% 10, 25 mA |
| HART iletişim koruyucu direnci | 250 Ω |
| Gerilim (V) | |
| Gerilim sinyali üretimi | 0 ... 10 (15) V |
| Gerilim sinyali ölçümü | -5 ... 50 V |
| Doğruluk (rdg. + Sabit) | ±% 0,015 |
| Süreklilik (O / C) | |
| Süreklilik ölçümü | O / C |
| Anahtarlama eşiği "açık" | 1 kΩ |
| Üretimdeki işlevler | |
| Yüksek hızlı arama değerleri | 10 nokta (esnek) |
| Doğrusal adımlar ve rampalar | Evet |
| Kullanıcı tanımlı sinyal çıkış karakteristiği | 10 puan |
| Düzenlenebilir birimler | Evet |
| Ölçümdeki işlevler | |
| Kullanıcı tanımlı ölçüm girişi karakteristiği | 10 puan |
| Düzenlenebilir birimler | Evet |
| Ölçülen değer min. / maks. | Evet |
| Ölçülen değer tutma işlevi | Evet |
| Ortalama alma işlevi | Evet |
Operatör rehberliği
Pil beslemesi / Çalışma süresi
Elektrik adaptörlü aksesuar seti (isteğe bağlı)
